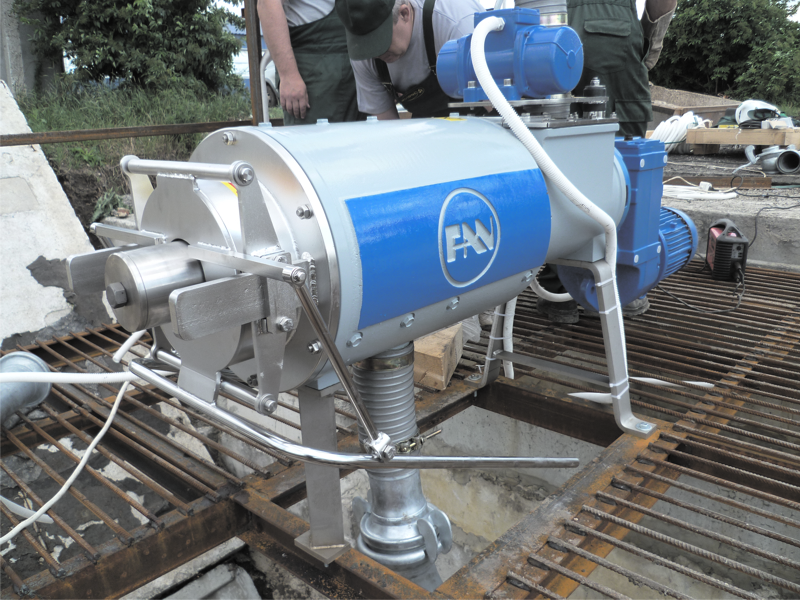

Прессо-шнековый сепаратор FAN PSS

Прессо-шнековый сепаратор FAN PSSВысокоэффективное оборудование для разделения обезвоживания механическим способом первичного вещества, влажностью 75-99,9%.
Производными являются:

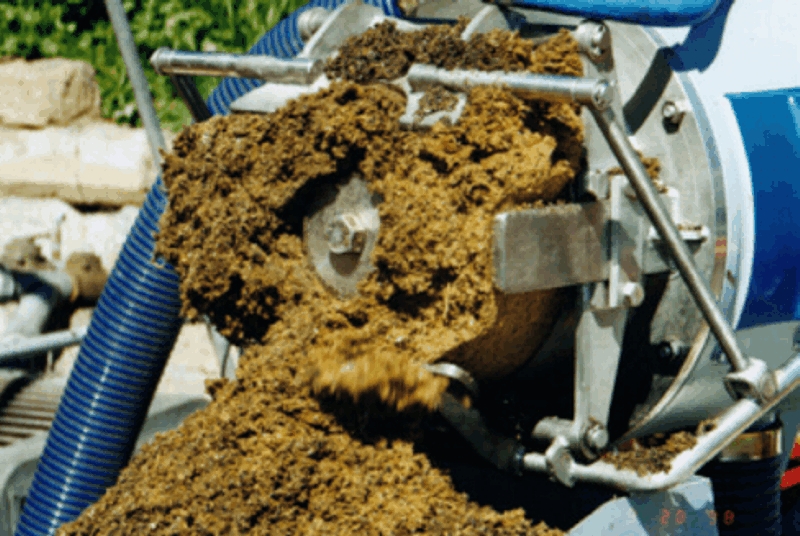

Твердая фракция (кек) - влажность 50-70%;
Жидкая фракция (фугат) – твердых менее 1%.

Влажность твердой фракции, производительность, энергопотребление зависят от характеристик первичного вещества (влажность, гранулометрический состав, плотность, температура) типа сепаратора, размера ячеек сита и настройки в процессе работы сепаратора. Исходя из первичных данных и требований к производным подбирается конкретный сепаратор.

Принцип работы

FAN PSS загружается при помощи погружного насоса с измельчающим механизмом, транспортером или самотеком из накопительного резервуара.

Внутри впускной секции, осциллятор создает колебательное давление в жидкости (патент FAN). Это ведет к улучшенной производительности и более высокой пропускной способности, особенно вязкой жидкости. В сите волокнистые твердые вещества отделяются от жидкости. Волокна создают фильтрующий слой, который задерживает более мелкие частицы в жидкости. Лопасти шнека продвигают этот слой к выпускному отверстию. Поверхность сита очищена и образуется новый фильтрующий слой. Конструкция сита не допускает образования пробок.

Давление в первой части сита низкое, которое увеличивается по мере возрастания концентрации твердых веществ в выходящем продукте. Между шнеком и двойной задвижкой отжимающего устройства создается рабочая пробка из твердых веществ. Давление шнека, постоянно добавляющего твердые вещества с одной стороны и отжимающего устройства с другой стороны позволяет выпресовать из твердой фракции всей свободной и части связанной жидкости. Сила с которой отжимающее устройство действует на рабочую пробку регулируется количеством и положением противовесов (патент).

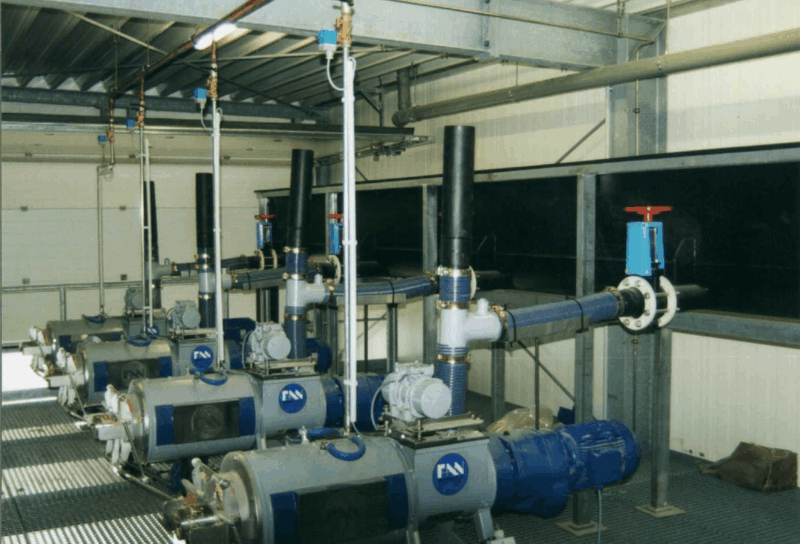

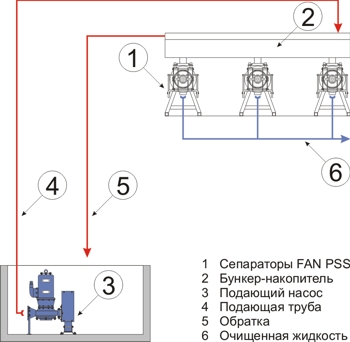

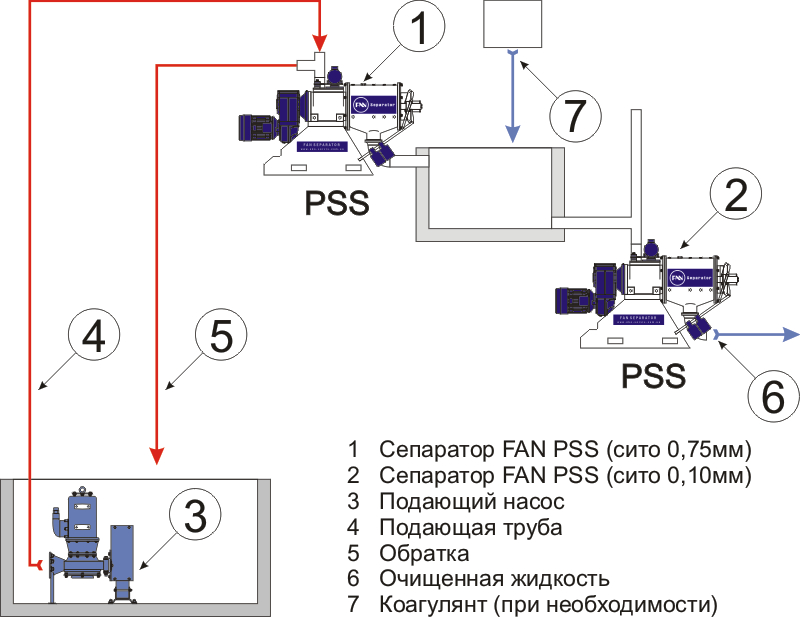

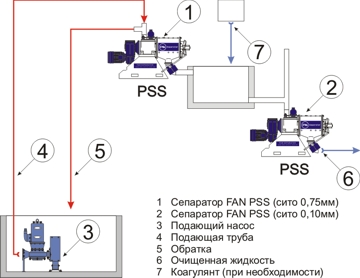

Возможны варианты как параллельной так и последовательной установки сепараторов.




Основные характеристики, по моделям:

Модель

Корпус

Двигатель, кВт

Рабочая длина шнека/сита, мм

Вес, кг

Размеры

Д х В х Ш, мм

 PSS SOLIDRY

чугун

3

(опция 220 вольт)

260

370

1284x904x658

 PSS 1.2 - 520

чугун

4

520

490

1790x950x600

 PSS 1.2 – 780

чугун

5,5

780

530

2050x950x600

 PSS 1.2 – 780 S

чугун

7,5

780

557

2096x950x600

 PSS 3.2 – 520

чугун

5,5

520

540

1834x1123x660

 PSS 3.2 – 780

чугун

5,5

780

629

2090x1101x660

 PSS 3.2 – 780 S

чугун

7,5

780

666

2130x1101x660

 PSS 3.2 – 1040

чугун

7,5

1040

730

2394x1101x660

 PSS 3.2 – 1040 S

чугун

11

1040

955

4608x1101x660

 PSS 3.2 – 1300

чугун

7,5

1300

820

3164x1101x660

 PSS 3.2 – 1300 S

чугун

11

1300

1045

2710x1101x660

 PSS 5 – 520

нерж.

5,5

520

490

1865x946x600

 PSS 5- 780

нерж.

5,5

780

505

2125x946x600

 PSS 5 – 780 S

нерж.

7,5

780

525

2165x946x600

 PSS 5 – 1040

нерж.

11

1040

645

2425x946x600

 PSS 5 – 1040 S

нерж.

11

1040

870

2638x994x600


Чертеж FAN SOLIDRY
Чертеж FAN PSS 1.2-520
Чертеж FAN PSS 1.2-780

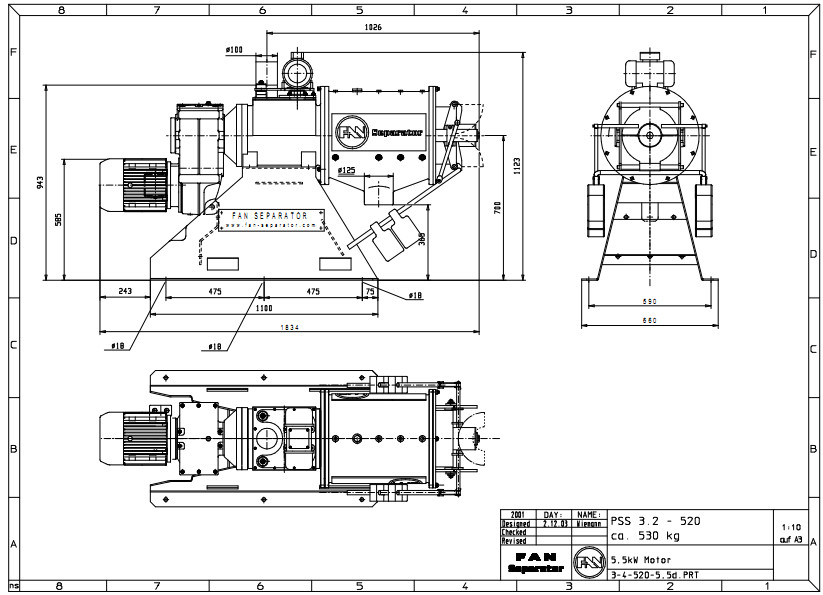

Чертеж FAN PSS 3.2-520
Чертеж FAN PSS 3.2-780
Чертеж FAN PSS 3.2-1040

Ниже приведена приблизительная таблица зависимости производительности от величины ячеек сита и содержания твердых веществ в исходном продукте. На производительность также влияет количество и положение противовесов.

Таблицы производительности по моделям в м3/час



Сепаратор представляет собой шнековый пресс, в котором прессование производится при помощи шнека, что позволяет выдавливать всю свободную большинство связанной жидкости.

Эффективность отделения твёрдых составляющих зависит от размера ячеек сита, мощности, типа твёрдых составляющих и расположения противовесов системы, определяющих степень обратного давления.

Технические особенности прессо-шнекового сепаратора FAN PSS

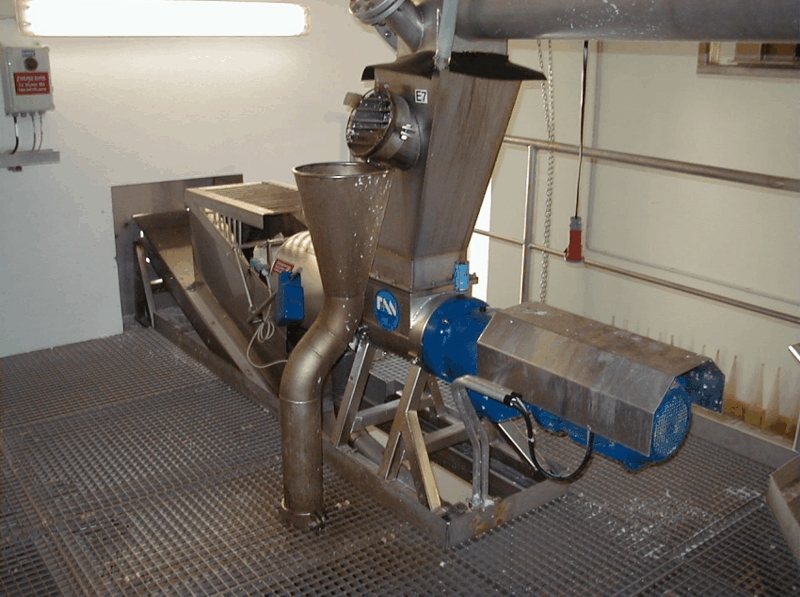

Устройство промывки в сепараторе для сепарации сточных вод на бойнях.
Для сепарации сточных вод на бойнях сепаратор FAN PSS оснащен устройством промывки, которое устанавливается между корзиной сита и корпусом. С помощью специальных трубок горячая вода под давлением подается в рабочую часть сепаратора через определенные интервалы времени, которые устанавливаются в зависимости от применения.
Таким образом сито непрерывно очищается в процессе эксплуатации, во время простоя сепаратора закупорка сита предотвращается охлажденной смазкой.

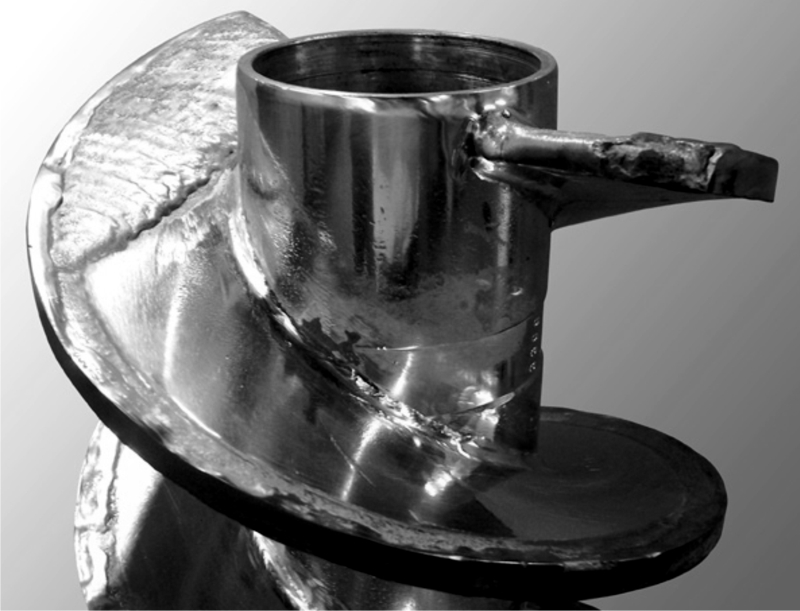

Специальные шнеки для различного применения.

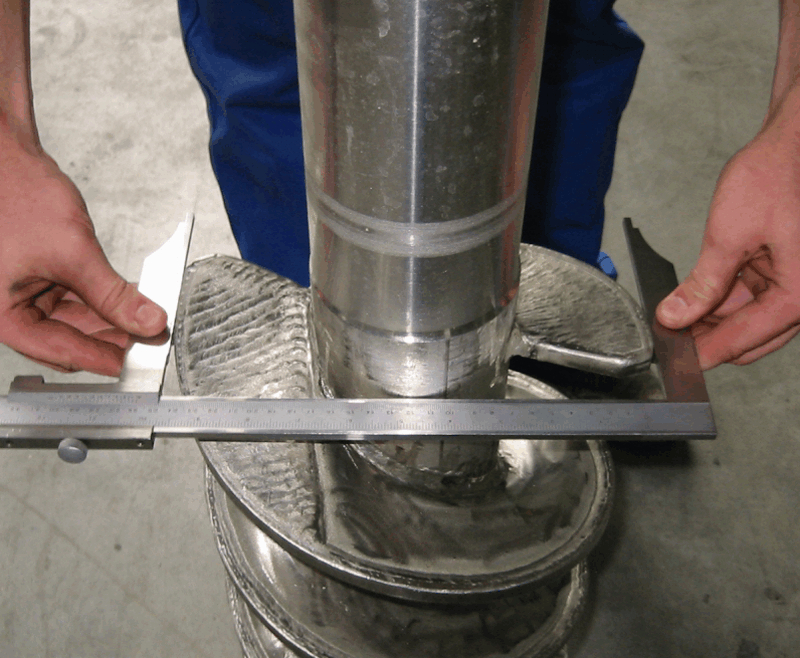

Внешняя поверхность шнека сепаратора FAN PSS имеет твердое покрытие. В дополнение к стандартному покрытию, имеются особые твердые покрытия, например для сточных вод с высоким содержанием абразивных веществ или кислотостойкое покрытие для стоков с низким значением ph.

Для сепарации желудков КРС, которые могут содержать металлические капсулы с медикаментами или другие посторонние предметы, применяют шнеки с большим винтом. Благодаря таким шнека капсулы выходят вместе с твердой фракцией, не забивая установку.
Для сепарации клейких материалов установка может быть оснащена шнеком с тефлоновым покрытием, чтобы предотвратить накопления материала на спирали и его вращение вместе со шнеком, что могло бы блокировать продвижение твердых составляющих.



Особая конструкция загрузочной камеры.
Загрузочная камера теперь предусматривает зубчатый венец, чтобы предотвратить оседание волокон на внешнем диаметре шнека и обусловленное этим снижение производительности. В дополнение к этому, на боковой стороне корпуса на входной стороне сита находятся регулируемые болты, чтобы предотвратить вращение длинных волокон вместе со шнеком и быстрый износ сита.
Между загрузочной камерой и ситом устанавливается фиксированное кольцо для защиты и снижения износа корпуса, при необходимости заменяется только это кольцо.


Высокая производительность и получение твердой фракции с высоким содержанием сухих веществ.
Минимум технического обслуживания - специальное обучение не требуется. Очень низкое потребление электроэнергии от 4 до 11кВт.

Для получения лучших результатов на выходе и более высокой производительности сепаратор FAN PSS можно дополнительно оснастить вибрационным устройством осциллятор (патент FAN).

Основные элементы – прессовый шнек и корзина сита – выполнены из высококачественной нержавеющей стали. Для лучшей износоустойчивости шнек сепаратора проходит термическую обработку и армируется специальным покрытием.

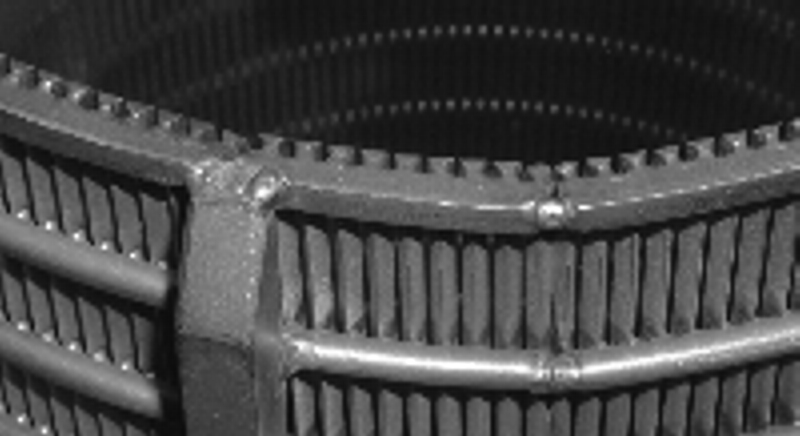

Корпус сепаратора может быть выполнен из литого чугуна, высококачественной нержавеющей стали. Сито регулярно очищается шнеком, так как зазор между ними меньше ячейки сита.
Области применения сепаратора в различных отраслях промышленности и в сельском хозяйстве.

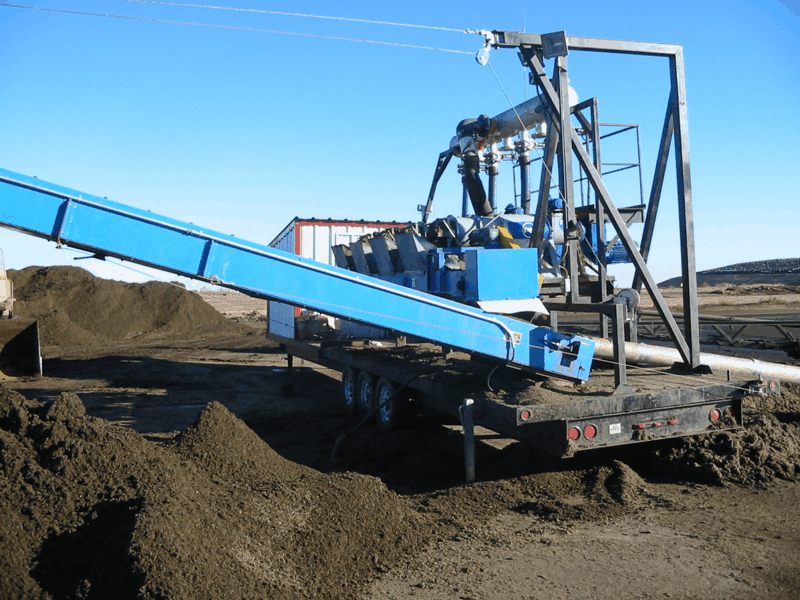

Применение в сельском хозяйстве в животноводческих фермах и комплексах:

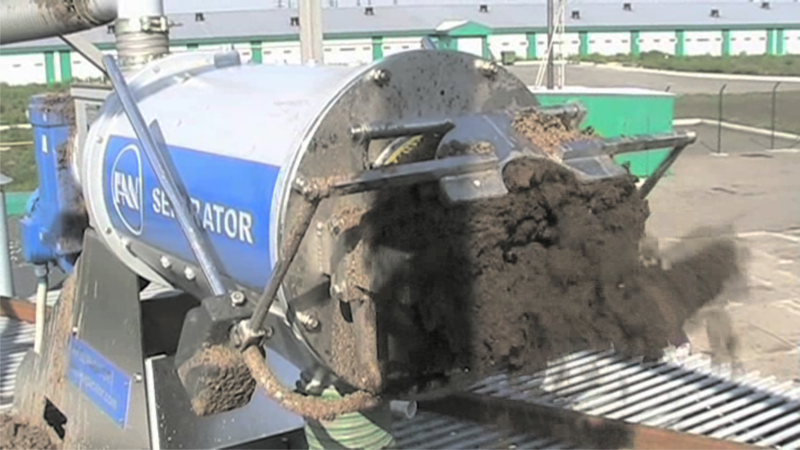

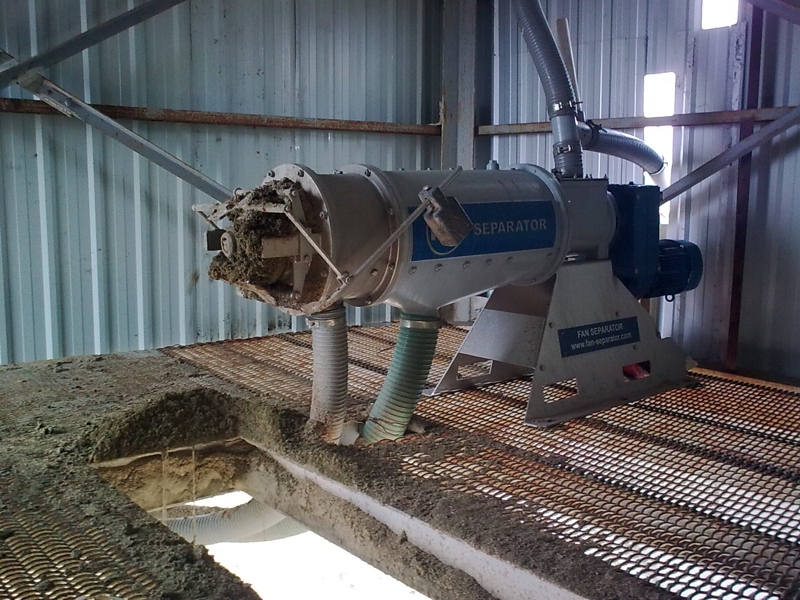

  • Навозный сепаратор
  • Разделение на твердую и жидкую фракции навоза КРС и свиней и помета птиц:
  • сокращение объемов навоза;
  • уменьшение неприятного запаха;
  • простое внесение стоков с помощью оросительных систем;

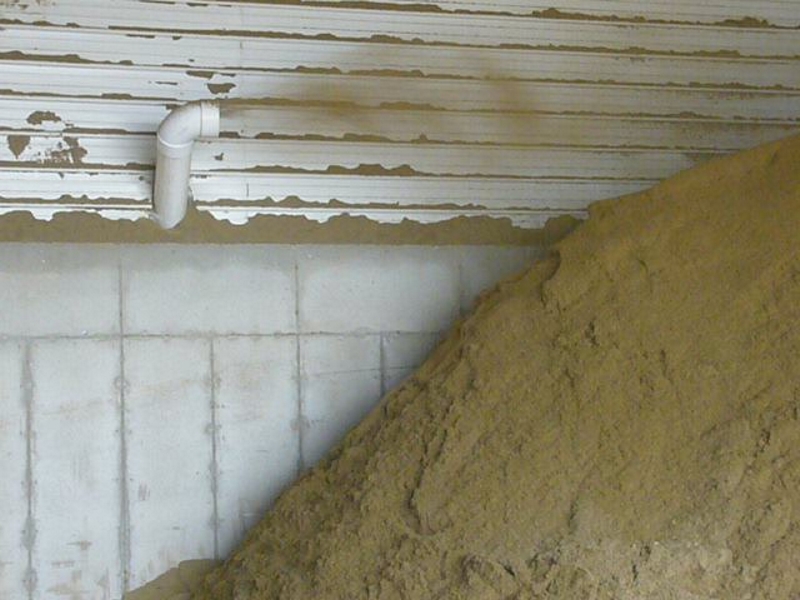

  • повторное использование твердой фракции в качестве подстилки;


  • Производство зеленой подстилки из навоза;
  • использование жидкой фракции при повторном гидросмыве;
  • очистка лагун от отложений на дне;
  • компостирование твердой фракции;
  • другие возможности переработки животноводческих стоков.


Применение на установках для получения биогаза и биоэтанола:
  • для разделения на твердую и жидкую фракции до и после процесса сбраживания.

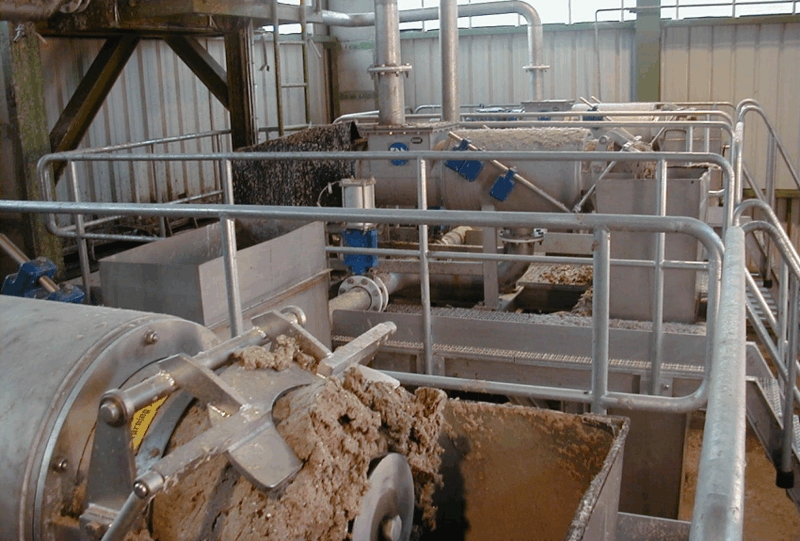

         Использование на бойнях и мясокомбинатах:
  • очистка сточных вод;
  • обезвоживание желудков и внутренностей;
  • сепарация свиного навоза, соломы, песка, опилок, содержимого желудков;
  • обезвоживание сточных вод после промывки скотовозов;
  • сепарация сточных вод кожевенных заводов;
  • сепарация субпродуктов туш животных;
  • сепарация продуктов из свернутой крови.


Применение в пищевой промышленности:
  • переработка овощей, фруктов, шлама и сточных вод;
  • переработка оливковых отходов после 2-х фазового декантатора;
  • обезвоживание зерновой барды на пивоварнях и спирто-водочном производстве.
  • переработка отходов кофейной промышленности.


Применение в целлюлозной и бумажной промышленности:

  • обезвоживание отходов подготовки массы;
  • обезвоживание шлама и осадка;
  • предварительная очистка потоков сточных вод;
  • очистка сточных вод для повторного использования;
  • рекуперация волокна;
  • сгущение волокнистого материала;
  • обезвоживание щепы после промывки;
  • промывка целлюлозы.


Применение для производства фибровых пластин:

  • вода для промывки щепы; сточные воды;
  • подготовка стоков для использования в качестве оборотной воды в системе фильтров.
Повторное использование пластика:
  • очистка сточных вод;
  • обезвоживание отходов.
